Chốt nối điện tử tùy chỉnh
Công Nghệ Zhengna sản xuất chốt nối điện tử theo bản vẽ bằng phương pháp tiện CNC kiểu Thụy Sĩ và tiện CNC cấp liệu từ thanh. Các đặc điểm như đường kính bậc, vai, rãnh, đầu tiếp xúc và tính năng giữ được xem xét đồng thời với giao diện ghép nối. Vật liệu, dung sai kích thước, vùng mạ và hồ sơ kiểm tra được thống nhất trước khi báo giá.
Gửi bản vẽ chốt nối để xem xét cùng với cấp độ vật liệu, thông số hoàn thiện, số lượng đặt hàng và yêu cầu ghép nối. Các dải giá trị dưới đây mô tả khả năng sản xuất của dòng sản phẩm; chúng không phải là giới hạn chấp nhận tự động cho mọi chốt.
Vật liệu và các đặc điểm gia công tiện
Các lựa chọn vật liệu phụ thuộc vào bản vẽ bao gồm đồng thau C3604, đồng thau H62, đồng phốt pho C54400 và đồng berili. Hãy nêu rõ cấp độ và trạng thái chính xác: ghi chú chung như “đồng thau” hoặc “hợp kim đồng” là không đủ để phê duyệt việc thay thế. Đối với các dự án sử dụng đồng berili, cần xác nhận cấp độ, trạng thái và bất kỳ trách nhiệm nào liên quan đến xử lý nhiệt trước khi thống nhất quy trình sản xuất.
Đánh giá quy trình bao gồm phôi thanh, tiện nhiều bước, vai, rãnh, vát mép và đặc điểm cắt đứt, tiếp theo là làm sạch ba via, đánh bóng hoặc làm sạch bằng sóng siêu âm nếu cần. Hoàn thiện kiểm soát bởi bản vẽ, kiểm tra cuối cùng và đóng gói bảo vệ hoàn tất quy trình đã thống nhất. Hình dạng chi tiết, khả năng tiếp cận các đặc điểm, độ mảnh và trạng thái mà tại đó các kích thước được chấp nhận sẽ quyết định thiết lập cuối cùng.

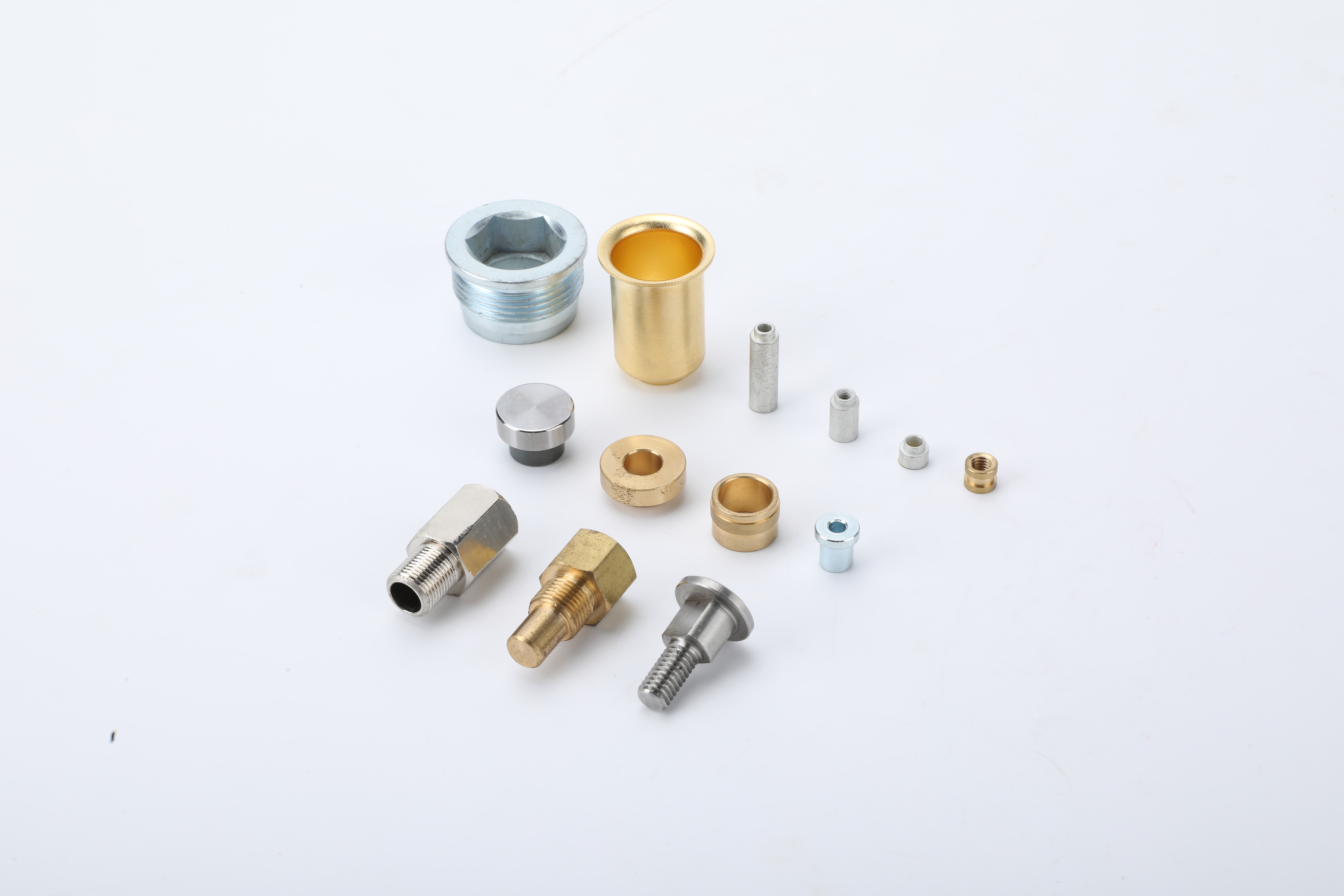

Phạm vi sản phẩm này hỗ trợ dịch vụ gia công CNC tùy chỉnh và tiện kiểu Thụy Sĩ . Chủ sở hữu thiết kế phải phê duyệt mọi thay đổi đề xuất đối với vật liệu, hình học hoặc bề mặt hoàn thiện.
Độ dung sai điển hình cho việc rà soát bản vẽ
| Đặc điểm | Tham chiếu khả năng điển hình | Những yếu tố bắt buộc phải xác định |
|---|---|---|
| Các đường kính lắp ghép đã chọn | ±0,01 đến ±0,02 mm | Vị trí lắp ghép, chi tiết lắp ghép, phương pháp đo bằng dưỡng và tiêu chuẩn chấp nhận trước hoặc sau khi mạ. |
| Chiều dài tổng thể và vị trí vai | ±0,02 đến ±0,05 mm | Điểm chuẩn chức năng, trình tự vai và chồng lắp. |
| Kiểm soát độ đồng tâm hoặc đồng trục áp dụng được | 0,01 mm khi bản vẽ và đánh giá hình học hỗ trợ điều này | Kiểm soát hình học cụ thể, hệ chuẩn và phương pháp đo lường. |
| Độ thẳng và các đặc tính khác | Kiểm tra riêng theo bản vẽ | Chiều dài ăn khớp, khe hở, rủi ro thao tác và thiết lập kiểm tra. |
Các giá trị tham chiếu này phụ thuộc vào kích thước chi tiết, trạng thái vật liệu, hình học, trạng thái mạ và kế hoạch kiểm soát sản xuất. Độ dung sai chặt hơn có thể làm thay đổi cách thiết lập, phương pháp kiểm tra, chi phí và thời gian giao hàng. Bản vẽ đã phát hành và báo giá đã được phê duyệt xác định cam kết.
Mạ Niken và Vàng theo vùng chức năng
Chỉ định lớp hoàn thiện riêng biệt cho vùng ghép nối, vùng giữ và đầu cuối. Một mô tả màu duy nhất không thể xác định được hệ thống mạ.
- Lớp lót Niken: phạm vi thường được xem xét nằm trong khoảng 1,27–2,54 μm khi thông số kỹ thuật lớp hoàn thiện đã được phê duyệt yêu cầu như vậy.
- Vùng ghép nối bằng vàng cứng: các lựa chọn được xem xét điển hình nằm trong khoảng 0,25–0,76 μm, hoặc cao hơn nếu yêu cầu đã được phê duyệt cho phép.
- Vùng giữ cố định hoặc lắp ép: xác định vị trí cần mạ, bị hạn chế mạ hoặc không được mạ, cũng như xác định kích thước lắp ghép có được chấp nhận ở trạng thái đã mạ hay không.
- Vùng chân hàn hoặc vùng đầu nối: chọn lớp hoàn thiện phù hợp với quy trình đầu nối. Không nên giả định rằng lớp vàng càng dày thì càng tốt; có thể cần áp dụng hoàn thiện chọn lọc hoặc yêu cầu loại bỏ vàng theo quy định.
Xác định đặc tả lớp hoàn thiện, ranh giới chức năng, vị trí đo độ dày và bằng chứng chấp nhận. Trách nhiệm về hoàn thiện cũng như lộ trình đã được phê duyệt được xác nhận cho dự án; trang này không khẳng định rằng mọi công đoạn hoàn thiện đều được thực hiện tại nhà máy.
Hồ sơ kiểm tra và trách nhiệm xác thực
Việc kiểm tra bắt đầu từ các đặc tính trên bản vẽ đã được phê duyệt. Có thể lựa chọn đo bằng thị giác, đo bằng khí nén hoặc máy đo tọa độ ba chiều (CMM) nếu phù hợp với các kích thước và cách thiết lập chuẩn. Báo cáo mẫu đầu tiên có thể bao quát danh sách các đặc tính đã được thống nhất, với trạng thái chấp nhận và định dạng báo cáo được xác định trước khi sản xuất.
Việc lấy mẫu trong quá trình sản xuất yêu cầu một kế hoạch đầy đủ đã được thống nhất. Chỉ riêng giá trị AQL như 0,65 hoặc 1,0 không xác định kích thước lô, mức kiểm tra, quy tắc chuyển đổi hay số lượng chấp nhận và loại bỏ. Độ dày lớp niken và lớp vàng có thể được kiểm tra bằng phương pháp XRF hoặc cắt ngang khi có quy định; độ bám dính của lớp phủ đòi hỏi phương pháp phù hợp với loại lớp phủ, vật liệu nền và hình dạng chi tiết.
Một chốt rời đạt tiêu chuẩn không chứng minh được hiệu năng của toàn bộ bộ nối. Điện trở tiếp xúc, lực ghép nối, độ tăng nhiệt, khả năng chống ăn mòn và độ bền ghép nối phụ thuộc vào cặp tiếp xúc, vỏ bọc, môi trường và phương pháp thử nghiệm. Dự án phải xác định rõ người chịu trách nhiệm xác thực, điều kiện thử nghiệm và giới hạn chấp nhận. Không đưa ra bất kỳ cam kết chung nào về điện trở điện hoặc tuổi thọ sử dụng.
Sử dụng bản vẽ chốt nối, mạ và hướng dẫn kiểm tra để biết tài liệu chi tiết và bàn giao trách nhiệm.
Bao bì, số lượng và thời gian giao hàng
Túi bảo vệ, khay hoặc hộp và thùng carton được lựa chọn nhằm bảo vệ các bề mặt ghép nối và các chi tiết mảnh. Bao bì dạng băng tải (carrier-tape) có thể được xem xét khi đã xác định rõ yêu cầu về định hướng và xử lý tự động. Bao bì và mã lô là một phần trong báo giá.
| Mục quy hoạch | Tham chiếu dự án điển hình |
|---|---|
| Số lượng đặt hàng theo quy trình hiện hữu | Khoảng 1.000–3.000 chiếc, tùy thuộc vào chi phí thiết lập, vật liệu, hoàn thiện và bao bì. |
| Cấu hình tùy chỉnh hoàn toàn | Khoảng 3.000–10.000 chiếc, tùy thuộc vào báo giá dự án. |
| Mẫu | Có thể xem xét các lô nhỏ như 50–100 chiếc. |
| Sản xuất | Thường từ 2–4 tuần, tùy thuộc vào số lượng, khả năng cung ứng vật liệu, quy trình hoàn thiện, hồ sơ kiểm tra và bao bì. |
| Cơ sở tính giá | Chi phí thiết lập hoặc chi phí NRE cộng thêm giá từng chiếc; không nêu giá cố định trong danh mục. |
Đây là các khoảng thời gian dự kiến cho kế hoạch, không phải đề xuất ràng buộc hay cam kết giao hàng. Báo giá cuối cùng sẽ xác nhận số lượng, giá cả, điều kiện giao hàng, điểm đến và lịch trình. Một chi tiết gia công tiện không tự động yêu cầu khuôn mới.
Yêu cầu báo giá chốt nối – chốt cắm
Gửi các thông tin sau để đảm bảo báo giá áp dụng đúng cho chi tiết bạn dự định mua:
- Bản vẽ 2D đã được phê duyệt và mô hình 3D (nếu có), kèm số phiên bản và thứ tự ưu tiên tài liệu.
- Cấp độ và trạng thái vật liệu; các giao diện ghép nối, giữ chặt và đấu nối.
- Các kích thước quan trọng và chuẩn đo, bao gồm việc chấp nhận trước hoặc sau khi mạ.
- Thông số hoàn thiện, vùng chức năng và hồ sơ kiểm tra hoặc xác thực bắt buộc.
- Số lượng mẫu và đơn đặt hàng, yêu cầu bao bì cũng như điểm đến và ngày giao hàng mong muốn.
Liên hệ Zhengna Technology để xem xét bản vẽ chốt nối của bạn.
