Die strukturelle Integrität von Präzisionsstanzteilen in schweren Maschinen.

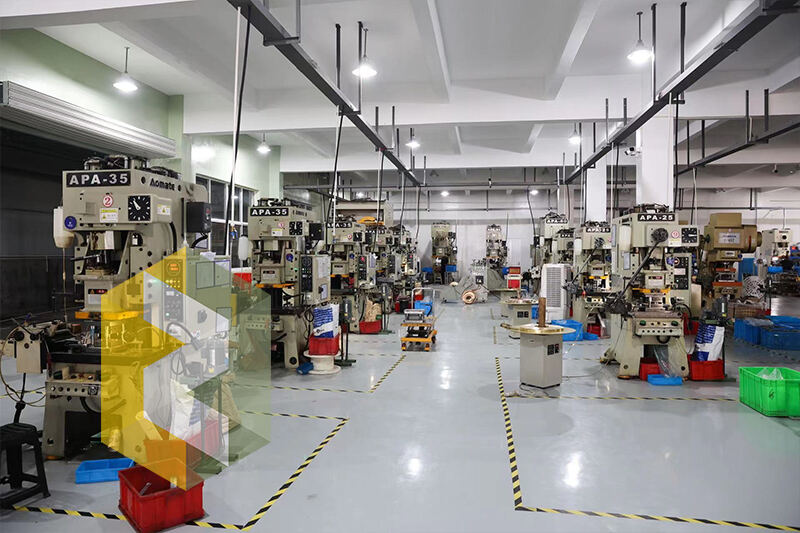

Schwerlastmaschinen arbeiten unter extremen Bedingungen, die von jedem Bauteil außergewöhnliche strukturelle Zuverlässigkeit verlangen. Die Leistung und Sicherheit von Geräten im Bauwesen, im Bergbau, in der Landwirtschaft und in der industriellen Fertigung hängt entscheidend von der Integrität präzisionsgestanzter Teile ab, die deren grundlegende mechanische Strukturen bilden. Diese Komponenten müssen enormen Lasten, wiederholten Spannungszyklen, Vibrationen, Temperaturschwankungen und korrosiven Umgebungen standhalten, ohne dabei ihre Maßgenauigkeit und funktionale Leistungsfähigkeit über lange Einsatzzeiten hinweg einzubüßen. Das Verständnis der Faktoren, die die strukturelle Integrität präzisionsgestanzter Teile bestimmen, ist unerlässlich für Ingenieure, Einkaufsverantwortliche und Hersteller, die Komponenten für Schwerlastanwendungen spezifizieren, konstruieren oder liefern.

Die strukturelle Integrität von Präzisionsstanzteilen für Schwerlastmaschinen umfasst mehrere miteinander verbundene Faktoren, darunter Materialauswahl, Prozesskontrolle beim Umformen, geometrisches Design, Oberflächenbehandlung sowie Qualitätsicherungsprotokolle. Im Gegensatz zu Komponenten für Leichtbauanwendungen müssen Präzisionsstanzteile für Schwerlastanwendungen ein feines Gleichgewicht zwischen Festigkeit, Zähigkeit, Ermüdungsfestigkeit und Herstellbarkeit erreichen. Versagen der strukturellen Integrität kann zu katastrophalen Maschinenausfällen, Sicherheitsvorfällen, kostspieligen Betriebsunterbrechungen und teuren Gewährleistungsansprüchen führen. Dieser Artikel untersucht die entscheidenden Faktoren, die die strukturelle Integrität von Präzisionsstanzteilen für Schwerlastanwendungen bestimmen, und liefert Einblicke in Werkstoffkunde, Fertigungsverfahren, konstruktive Aspekte sowie Validierungsmethoden, die eine zuverlässige Leistung unter anspruchsvollen Betriebsbedingungen sicherstellen.

Materialeigenschaften und deren Auswirkung auf die strukturelle Leistung

Hochfeste Stahlqualitäten für tragende Anwendungen

Die Grundlage der strukturellen Integrität von Präzisionsstanzteilen beginnt mit der Werkstoffauswahl. Für schwere Maschinenanwendungen werden in der Regel fortschrittliche hochfeste Stähle (AHSS) benötigt, die im Vergleich zu herkömmlichen Stählen mit geringem Kohlenstoffgehalt eine überlegene Zugfestigkeit, Streckgrenze und Schlagzähigkeit aufweisen. Werkstoffe wie zweiphasige Stähle, transformationsinduzierte Plastizitätsstähle (TRIP-Stähle) und martensitische Stähle bieten die mechanischen Eigenschaften, die erforderlich sind, um den extremen Belastungsbedingungen in Baumaschinen, landwirtschaftlichen Maschinen und Industriefahrzeugen standzuhalten. Diese Stahlqualitäten erreichen Festigkeitswerte von 500 MPa bis über 1500 MPa und behalten dabei ausreichend Duktilität, um Schlagenergie ohne spröden Bruch aufzunehmen.

Die Auswahl bestimmter Stahlsorten für Präzisionsstanzteile muss das Betriebsbelastungsprofil der Anwendung berücksichtigen. Komponenten, die statischen Lasten ausgesetzt sind, profitieren von Werkstoffen mit hoher Streckgrenze, die einer bleibenden Verformung widerstehen; Teile hingegen, die dynamischen Lasten unterliegen, erfordern Werkstoffe mit ausgezeichneter Ermüdungsfestigkeit und Widerstandsfähigkeit gegen Rissausbreitung. Die mikrostrukturellen Eigenschaften des Stahls – darunter Korngröße, Phasenverteilung und Einschlussgehalt – beeinflussen maßgeblich die strukturelle Integrität. Feinkörnige Mikrostrukturen steigern sowohl Festigkeit als auch Zähigkeit durch Kornbegrenzungsverfestigungsmechanismen, während eine gezielte Steuerung der Morphologie von Einschlüssen Spannungskonzentrationsstellen verhindert, die während des Betriebs Ermüdungsrisse auslösen könnten.

Metallurgische Faktoren, die die Haltbarkeit beeinflussen

Über die grundlegenden Festigkeitsangaben hinaus beeinflusst der metallurgische Zustand des Stahls, der bei Präzisions-Stanzteilen eingesetzt wird, entscheidend die langfristige strukturelle Integrität. Der Kohlenstoffgehalt sowie Legierungselemente wie Mangan, Silizium, Chrom und Molybdän sowie die thermomechanische Verarbeitungsgeschichte wirken sich sämtlich auf das Werkstoffverhalten unter Betriebsbelastungen aus. Ein höherer Kohlenstoffgehalt erhöht die Festigkeit, verringert jedoch die Schweißbarkeit und Umformbarkeit und erschwert damit das Stanzen komplexer Geometrien. Durch Mikrolegierungs-Zusätze von Elementen wie Niob, Vanadium und Titan wird eine Ausscheidungshärtung und Kornfeinung ermöglicht, wodurch das Verhältnis von Festigkeit zu Gewicht verbessert wird, ohne die Duktilität zu beeinträchtigen.

Die anisotropen Eigenschaften, die sich aus den Walzprozessen während der Stahlherstellung ergeben, führen zu richtungsabhängigen Variationen der mechanischen Eigenschaften, die bei Konstruktion und Fertigung berücksichtigt werden müssen. präzisionsstanzteile die Orientierung der Walzrichtung relativ zu den Hauptspannungsrichtungen im gestanzten Bauteil beeinflusst die Rissbeständigkeit und das Verformungsverhalten. Ingenieure müssen diese Materialrichtungsabhängigkeit berücksichtigen, wenn sie Bauteile entwerfen, die mehrachsigen Lastbedingungen ausgesetzt sein werden. Zusätzlich wirken sich die Eigenschaften des Stahls quer zur Blechdicke – insbesondere bei dickwandigeren Materialien – auf das Verhalten gestanzter Teile unter Biege- und Schlaglasten aus, wie sie in Anwendungen mit schwerem Maschinenbau üblich sind.

Anforderungen an Materialzertifizierung und Rückverfolgbarkeit

Die Gewährleistung der strukturellen Integrität erfordert strenge Materialzertifizierungs- und Rückverfolgbarkeitssysteme entlang der gesamten Lieferkette. Jede Charge Stahl, die für Präzisions-Stanzteile in kritischen Schwerlastanwendungen verwendet wird, muss von Werksprüfzertifikaten begleitet sein, die die chemische Zusammensetzung, die mechanischen Eigenschaften sowie die Verarbeitungsparameter dokumentieren. Diese Zertifizierungen bestätigen, dass die Materialien die festgelegten Normen wie ASTM-, SAE- oder DIN-Anforderungen erfüllen. Rückverfolgbarkeitssysteme, die fertige Komponenten mit bestimmten Materialchargen verknüpfen, ermöglichen eine Ursachenanalyse im Falle von Feldausfällen und unterstützen Qualitätsverbesserungsinitiativen.

Fortgeschrittene Hersteller implementieren Prüfprotokolle für eingehende Materialien, die zerstörende und nichtzerstörende Prüfverfahren zur Verifizierung der Lieferantenzertifikate umfassen. Zugversuche, Härtemessungen und metallographische Untersuchungen von Probenplaketten stellen sicher, dass die Materialeigenschaften mit den Konstruktionsannahmen übereinstimmen. Spektralanalysen bestätigen die chemische Zusammensetzung, während Ultraschall- oder Magnetpulverprüfung innere Fehler oder Oberflächenunterbrechungen in Rohmaterialien vor Beginn der Umformprozesse erkennen kann. Dieser Verifizierungsschritt verhindert, dass fehlerhafte Materialien in die Produktion gelangen, und schützt so die strukturelle Integrität der fertigen Präzisionsstanzteile.

Steuering des Stanzprozesses und der Umformintegrität

Optimierung des Werkzeugdesigns für die strukturelle Leistung

Der Präzisionsstanzprozess selbst übt einen tiefgreifenden Einfluss auf die strukturelle Integrität der fertigen Teile aus. Das Werkzeugdesign bestimmt, wie sich das Material während der Umformvorgänge verhält, was die Dehnungsverteilung, die Verfestigungsmuster, das Federrückverhalten sowie den Zustand der Restspannungen im Bauteil beeinflusst. Schlecht konstruierte Werkzeuge können zu lokaler Dünnschichtbildung, Spannungskonzentrationen oder mikrostrukturellen Schäden führen, die die Tragfähigkeit beeinträchtigen – selbst dann, wenn hochwertige Ausgangsmaterialien verwendet werden. Progressivwerkzeugsysteme für komplexe Präzisionsstanzteile müssen so konstruiert werden, dass übermäßige lokale Verformung minimiert wird, während gleichzeitig die geforderten geometrischen Merkmale erreicht werden.

Zu den kritischen Aspekten der Werkzeugkonstruktion gehören die Optimierung der Haltekraft des Blechblankos, die Konfiguration der Ziehleisten, die Auswahl der Werkzeugradien sowie die Steuerung des Spielmaßes zwischen Stempel und Matrize. Eine zu hohe Haltekraft des Blechblankos erhöht die Werkstoffdehnung und kann zu Rissen oder übermäßigem Dickenverlust in kritischen Lastpfaden führen, während eine zu geringe Haltekraft Faltenbildung zulässt, die zu geometrischen Unregelmäßigkeiten und Spannungskonzentrationen führt. Die Werkzeugradien müssen Anforderungen an die Umformbarkeit mit Festigkeitsüberlegungen in Einklang bringen, da schärfere Radien die Biegedehnung erhöhen und die Querschnittsdicke im Bereich der Biegung verringern. Rechnergestützte Ingenieurwerkzeuge – darunter die Finite-Elemente-Analyse – ermöglichen es Werkzeugkonstrukteuren, den Werkstofffluss zu simulieren und potenzielle Umformfehler bereits vor der Fertigung der Werkzeuge vorherzusagen.

Verfestigung durch Kaltverformung und Management von Restspannungen

Während des Umformprozesses führt die plastische Verformung zu einer Kaltverfestigung, wodurch die Festigkeit von Präzisionsstanzteilen über die Eigenschaften des ursprünglichen Blechmaterials hinaus erhöht wird. Dieser Verfestigungseffekt durch Dehnung kann vorteilhaft sein und die Tragfähigkeit in den umgeformten Bereichen verbessern; allerdings kann eine zu hohe Dehnung die Duktilität des Werkstoffs erschöpfen und die Neigung zu sprödem Bruch erhöhen. Der Umformgrad, der durch Parameter wie Stempelweg, Ziehtiefe und Biegewinkel charakterisiert ist, bestimmt das Ausmaß der Dehnungsverfestigung und muss daher so gesteuert werden, dass eine ausreichende Restduktilität für die Einsatzbedingungen erhalten bleibt.

Restspannungen, die während der Umformprozesse entstehen, stellen einen weiteren kritischen Faktor dar, der die strukturelle Integrität beeinflusst. Zug-Restspannungen in der Nähe der Oberfläche können die Ermüdungslebensdauer verringern, indem sie die effektive Spannungsamplitude senken, die für die Rissinitiierung und -ausbreitung erforderlich ist. Druck-Restspannungen hingegen können die Ermüdungsfestigkeit verbessern, indem sie die während des Betriebs auftretenden Zugspannungen kompensieren. Der Zustand der Restspannungen in Präzisionsstanzteilen resultiert aus den elastisch-plastischen Verformungsgradienten während der Umformung sowie dem Entspringen nach der Werkzeugentlastung. Wärmebehandlungsverfahren wie Spannungsarmglühen oder gezieltes Abkühlen können die Verteilung der Restspannungen verändern, um die strukturelle Leistung zu optimieren.

Qualitätsüberwachung während der Produktion

Die Aufrechterhaltung einer konsistenten strukturellen Integrität über die gesamte Produktionsmenge erfordert umfassende Systeme zur Prozessüberwachung und -steuerung. Die statistische Prozessregelung (SPC) bei kritischen Umformparametern wie Pressenkraft, Geschwindigkeit des Werkzeugschließens und Positionierung des Blechzuschnitts gewährleistet die Prozessstabilität und verringert die Schwankung von Teil zu Teil. Inline-Messsysteme mit Koordinatenmessmaschinen, optischem Scanning oder Laserprofilierung überprüfen die maßliche Übereinstimmung und erkennen Umformfehler, bevor die Teile in nachfolgende Bearbeitungsschritte oder die Montage gelangen.

Fortgeschrittene Hersteller implementieren eine Echtzeitüberwachung der Pressleistung, des Werkzeugzustands und der Materialeigenschaften, um Prozessabweichungen zu erkennen, die die Integrität von Präzisionsstanzteilen beeinträchtigen könnten. Kraft-Weg-Signaturen, die während jedes Stanzzyklus erfasst werden, liefern Einblicke in das Materialverhalten und den Umformfortschritt und ermöglichen die frühzeitige Erkennung abnormaler Bedingungen wie Variationen der Materialeigenschaften, unzureichende Schmierung oder Werkzeugverschleiß. Automatisierte Bildverarbeitungssysteme prüfen die geformten Teile auf Oberflächenfehler, Risse oder maßliche Abweichungen, die auf strukturelle Schwächen hinweisen könnten. Dieser mehrschichtige Qualitätsicherungsansatz stellt sicher, dass ausschließlich Teile, die strenge Anforderungen an die strukturelle Integrität erfüllen, beim Kunden eintreffen.

Geometrische Konstruktionsprinzipien für Schwerlastanwendungen

Optimierung der Lastpfade und Verteilung der Spannungen

Die geometrische Konfiguration von Präzisionsstanzteilen bestimmt grundlegend, wie Betriebslasten sich über die Komponentenstruktur verteilen. Ein effektives Design schafft kontinuierliche, effiziente Lastpfade, die Spannungskonzentrationen minimieren und plötzliche Querschnittsänderungen vermeiden, die hohe lokale Spannungen erzeugen würden. Bei Schwerlastmaschinen, bei denen Komponenten häufig mehrachsige Belastungen aus kombinierten Biege-, Torsions- und axialen Kräften erfahren, muss das geometrische Design diese komplexen Spannungszustände berücksichtigen – statt nur für einzelne Lastfälle zu optimieren.

Merkmale wie Versteifungsrippen, geprägte Muster und geformte Flansche erhöhen die strukturelle Steifigkeit und Festigkeit, ohne dass ein proportionaler Gewichtszuwachs entsteht. Die Orientierung, Tiefe und der Abstand dieser Merkmale beeinflussen sowohl das lokale als auch das globale strukturelle Verhalten. Mit Hilfe der Finite-Elemente-Analyse können Ingenieure alternative geometrische Konfigurationen bewerten und Konstruktionen identifizieren, die die geforderte Leistung bei minimalem Materialverbrauch erreichen. Topologieoptimierungsalgorithmen können organische Strukturlayouts erzeugen, die Kräfte effizient über Präzisionsstanzteile ableiten; Herstellungsbeschränkungen des Stanzprozesses begrenzen jedoch die Komplexität der realisierbaren Geometrien.

Gestaltung von ermüdungsbeständigen Merkmalen

Schwerlastmaschinen unterziehen Präzisionsstanzteile während ihrer Einsatzdauer Millionen von Lastzyklen, wodurch die Ermüdungsbeständigkeit zu einer zentralen Anforderung an die strukturelle Integrität wird. Geometrische Merkmale, die Spannungskonzentrationen erzeugen – wie Bohrungen, Kerben, Radiusübergänge und geschweißte Anschlüsse – stellen potenzielle Stellen für die Initiation von Ermüdungsbrüchen dar. Konstruktionsrichtlinien für ermüdungskritische Teile geben Mindestradien, stufenlose Querschnittsübergänge sowie spannungsarm gestaltete Merkmale vor, die die Spannungskonzentrationsfaktoren reduzieren und die Ermüdungslebensdauer verlängern.

Der Oberflächenzustand an geometrischen Merkmalen beeinflusst die Ermüdungsbeständigkeit erheblich. Scharfe Ecken oder Werkzeugmarkierungen aus Umformprozessen erzeugen mikroskopische Spannungskonzentrationen, die die Rissinitiierung beschleunigen. Die Vorgabe großzügiger Radien an Biegekanten und Lochrändern, das Vermeiden plötzlicher Dickeänderungen sowie die Anforderung glatter Oberflächen in hochbelasteten Bereichen tragen alle zur Verbesserung der Ermüdungsbeständigkeit bei. Einige Anwendungen profitieren von Nachbearbeitungsschritten nach dem Stanzen, wie z. B. Kaltexpansion von Löchern oder Kugelstrahlen, die in kritischen Bereichen günstige Druck-Restspannungen einführen und so die Ermüdungslebensdauer signifikant erhöhen – ohne dass geometrische Änderungen erforderlich sind.

Toleranzspezifikationen und strukturelle Auswirkungen

Maßtoleranzen für Präzisionsstanzteile müssen die Fertigbarkeit mit den funktionalen Anforderungen – einschließlich der strukturellen Leistungsfähigkeit – in Einklang bringen. Übermäßig enge Toleranzen erhöhen die Fertigungskosten und Ausschussraten, ohne zwangsläufig die strukturelle Integrität zu verbessern; zu lockere Toleranzen hingegen können Montageprobleme, Ausrichtungsfehler oder ungewollte Lastpfade verursachen, die die Dauerhaftigkeit beeinträchtigen. Kritische Abmessungen, die die Lastverteilung beeinflussen – beispielsweise Bohrungspositionen für Schraubverbindungen oder Fügeflächen für strukturelle Verbindungen – erfordern eine engere Toleranzkontrolle als nicht-kritische Merkmale.

Die Prinzipien der geometrischen Form- und Lagetolerierung bieten einen Rahmen, um die Geometrie von Bauteilen so zu spezifizieren, dass die funktionalen Anforderungen an die Fertiger klar kommuniziert werden. Bei Präzisionsstanzteilen für Hochleistungsanwendungen gewährleisten Positions-Toleranzen für Befestigungsbohrungen eine ordnungsgemäße Lastübertragung auf benachbarte Komponenten, während Ebenheits-Toleranzen an Kontaktflächen eine ungleichmäßige Druckverteilung verhindern, die zu vorzeitigem Verschleiß oder Ermüdung führen könnte. Profil-Toleranzen steuern die Gesamtform geformter Merkmale und stellen so ein konsistentes strukturelles Verhalten über die gesamte Produktionsmenge sicher. Eine durchdachte Zuweisung von Toleranzen optimiert das Kosten-Leistungs-Verhältnis, ohne die strukturelle Integrität zu beeinträchtigen.

Oberflächenschutz und Umweltbeständigkeit

Korrosionsschutzsysteme für Langlebigkeit

Die strukturelle Integrität von Präzisions-Stanzteilen für schweres Gerät umfasst mehr als nur die mechanische Festigkeit; sie beinhaltet auch eine langfristige Haltbarkeit unter anspruchsvollen Umgebungsbedingungen. Die Einwirkung von Feuchtigkeit, Chemikalien, Streusalz, Düngemitteln und extremen Temperaturen beschleunigt die Korrosion, wodurch die Materialdicke abnimmt und Spannungskonzentrationsstellen entstehen. Umfassende Korrosionsschutzsysteme bewahren die strukturelle Integrität während der gesamten vorgesehenen Nutzungsdauer der Komponenten. Das Elektrotauchbeschichten (auch E-Beschichten oder elektrophoretisches Beschichten genannt) bietet einen gleichmäßigen organischen Sperrschutz, der auch schwer zugängliche Bereiche und komplexe Geometrien durchdringt, die mit herkömmlichen Sprühverfahren nur unzureichend beschichtet werden können.

Beim E-Coat-Verfahren werden Präzisions-Stanzteile in eine wässrige Lacklösung getaucht und ein elektrischer Strom angelegt, um eine gleichmäßige Deckschicht auf allen freiliegenden Metalloberflächen abzuscheiden. Diese elektrochemische Abscheidung gewährleistet eine konsistente Schichtdicke an Innenecken, Kanten und verdeckten Oberflächen – Stellen, an denen Korrosion häufig beginnt. Nach der Abscheidung wird die Beschichtung bei erhöhter Temperatur ausgehärtet, um die Polymervernetzung zu bewirken und die vollständigen Sperr-Eigenschaften zu entwickeln. E-coatierte Präzisions-Stanzteile weisen eine deutlich höhere Korrosionsbeständigkeit als unbeschichtete oder konventionell lackierte Komponenten auf; bei Salzsprüh-Tests liegt die Leistung oft bei über 1000 Stunden bis zum Auftreten signifikanter Rostbildung.

Oberflächenvorbereitung und Haftung der Beschichtung

Die Wirksamkeit von Schutzbeschichtungen zur Erhaltung der strukturellen Integrität hängt entscheidend von der Oberflächenvorbereitung vor dem Auftragen der Beschichtung ab. Stanzschmierstoffe, Ziehmittel, Korrosionsschutzmittel und werkseigene Verunreinigungen müssen vollständig entfernt werden, um eine ordnungsgemäße Haftung der Beschichtung zu gewährleisten. Mehrstufige Reinigungsverfahren, die alkalische Reinigung, Spülen und eine Vorbehandlung mit Umwandlungsbeschichtung umfassen, erzeugen eine chemisch reaktive Oberfläche, die fest mit den aufgetragenen Beschichtungen verbunden wird. Eine unzureichende Oberflächenvorbereitung führt zu einer Abblätterung der Beschichtung, wodurch das Grundmetall korrosiven Angriffen ausgesetzt wird; dies kann zu Lochkorrosion führen, die als Ausgangspunkt für Ermüdungsrisse dient.

Konversionsbeschichtungen, wie Eisenphosphat- oder Zinkphosphatbehandlungen, erfüllen zwei Funktionen: Sie verbessern die Haftung der nachfolgenden Beschichtung und bieten einen vorübergehenden Korrosionsschutz während der Handhabung vor der endgültigen Beschichtungsanwendung. Diese kristallinen Konversionsschichten erzeugen ein mikrorauhes Oberflächenprofil, das die nachfolgende Beschichtung mechanisch verankert und gleichzeitig einen opfernden Korrosionsschutz bietet, falls die organische Beschichtung beschädigt wird. Die Kombination aus einer geeigneten Oberflächenvorbereitung, einer Konversionsbeschichtung und einer hochwertigen Elektrotauchlackierung (E-Lackierung) bildet ein robustes Korrosionsschutzsystem, das die strukturelle Integrität von Präzisionsstanzteilen in korrosiven Umgebungen – wie sie typischerweise bei schweren Maschinenanwendungen vorkommen – bewahrt.

Auswirkung der Beschichtungsverfahren auf die Eigenschaften des Grundmetalls

Beschichtungsanwendungsprozesse, insbesondere solche mit erhöhten Temperaturen, können die mechanischen Eigenschaften des Grundmetalls bei Präzisionsstanzteilen beeinflussen. Bei E-Beschichtungs-Aushärtezyklen werden Teile typischerweise 20 bis 30 Minuten lang Temperaturen im Bereich von 160 bis 200 Grad Celsius ausgesetzt. Bei den meisten Stahlsorten, die in Schwerlastanwendungen eingesetzt werden, haben diese thermischen Belastungen nur einen geringfügigen Einfluss auf Festigkeit oder Duktilität. Sehr hochfeste martensitische Stähle oder ausscheidungshärtbare Legierungen können jedoch Temper- oder Überalterungseffekte erfahren, die bei unzureichender Kontrolle der Aushärte-Temperaturen zu einer Verringerung der Härte und Festigkeit führen.

Wasserstoffversprödung stellt eine weitere Besorgnis dar, wenn hochfeste Präzisions-Stanzteile einer Galvanisierung oder anderen Verfahren unterzogen werden, bei denen an der Metalloberfläche Wasserstoff entsteht. Atomarer Wasserstoff kann in das Stahlgitter eindiffundieren und die Duktilität verringern, wodurch die Neigung zu verzögerter spröder Bruchbildung unter dauerhaften Lasten entsteht. E-Coat-Verfahren bergen im Allgemeinen ein geringeres Risiko einer Wasserstoffversprödung als die Galvanisierung, da sie weder hohe Stromdichten noch saure Elektrolyte beinhalten. Dennoch sollten bei hochfesten Teilen mit einer Zugfestigkeit über 1000 MPa Maßnahmen zur Vermeidung von Wasserstoffversprödung – wie etwa Auslagerungsbehandlungen („Baking“) nach jedem Verfahren, das Wasserstoff einführen könnte – in Betracht gezogen werden.

Validierungs- und Testprotokolle

Mechanische Prüfung zur Leistungsverifizierung

Die Gewährleistung der strukturellen Integrität bei Präzisionsstanzteilen erfordert umfassende Prüfprogramme, die Konstruktionsannahmen validieren und die Fertigungsqualität verifizieren. Zu den mechanischen Prüfungen zählen sowohl die werkstoffkundliche Charakterisierung auf Probekörper-Ebene als auch die Leistungsbeurteilung des vollständigen Bauteils. Zugversuche an Proben, die aus gestanzten Teilen entnommen wurden, messen die tatsächlichen Werkstoffeigenschaften nach der Umformung – darunter Streckgrenze, Zugfestigkeit, Bruchdehnung und Verfestigungseigenschaften. Diese Ergebnisse bestätigen, dass die Stanzprozesse die Werkstoffeigenschaften nicht unter akzeptable Mindestwerte abgesenkt haben, und liefern Daten zur Validierung von Finite-Elemente-Modellen.

Die Komponentenprüfung unterzieht Präzisionsstanzteile Belastungsbedingungen, die repräsentativ für die Einsatzumgebungen sind. Bei der statischen Lastprüfung werden Kräfte oder Momente aufgebracht, die die maximalen Betriebslasten simulieren, um zu verifizieren, dass die Teile die konstruktiv vorgesehenen Lasten ohne bleibende Verformung oder Bruch aushalten. Bei der Dauerfestigkeitsprüfung werden Komponenten mit repräsentativen Lastspektren über eine Anzahl von Lastwechseln belastet, die der erwarteten Nutzungsdauer entspricht oder diese übersteigt. Eine beschleunigte Prüfung mit erhöhten Spannungsamplituden kann die Prüfzeit verkürzen und gleichzeitig Daten zur Dauerfestigkeit sowie zu den Raten der Schädigungsakkumulation liefern. Die Schlagprüfung bewertet die Energieabsorptionsfähigkeit und die Bruchfestigkeit unter dynamischen Belastungsbedingungen, wie sie bei schweren Maschinen üblich sind.

Zerstörungsfreie Prüfverfahren

Zerstörungsfreie Prüfverfahren ermöglichen die Bewertung der strukturellen Integrität, ohne die Bauteile zu beschädigen, wodurch sie sowohl für die Qualitätskontrolle in der Produktion als auch für die Inspektion im Einsatz wertvoll sind. Bei der Magnetpulverprüfung werden Oberflächen- und nahe-Oberflächenrisse bzw. -unterbrechungen in ferromagnetischen Präzisions-Blechteilen durch Anlegen eines Magnetfelds und Aufbringen ferromagnetischer Partikel erkannt, die sich an den Stellen von Fehlern ansammeln. Diese Methode identifiziert wirksam Ermüdungsrisse, Schleifrissse oder Materialtrennungen, die die strukturelle Leistungsfähigkeit beeinträchtigen könnten.

Die Ultraschallprüfung verwendet hochfrequente Schallwellen, um innere Fehler zu erkennen, die Materialdicke zu messen und mikrostrukturelle Merkmale in Präzisionsstanzteilen zu charakterisieren. Die Ultraschallprüfung kann Laminierungen, Einschlüsse oder Hohlräume innerhalb des Materials identifizieren, die auf der Oberfläche möglicherweise nicht sichtbar sind, sich aber unter Betriebslasten zu Rissen ausbreiten könnten. Die Wirbelstromprüfung stellt eine weitere zerstörungsfreie Methode dar, um Oberflächenrisse zu erkennen, die Beschichtungsdicke zu messen und Materialien anhand ihrer elektrischen Leitfähigkeit zu sortieren. Die Auswahl geeigneter zerstörungsfreier Prüfverfahren hängt von der Bauteilgeometrie, den Materialeigenschaften sowie von den Arten von Fehlern ab, die in spezifischen Anwendungen am wahrscheinlichsten die strukturelle Integrität beeinträchtigen.

Finite-Elemente-Analyse zur Entwurfsvalidierung

Die rechnergestützte Modellierung mittels Finite-Elemente-Analyse (FEA) ist zu einem unverzichtbaren Werkzeug geworden, um die strukturelle Integrität von Präzisionsstanzteilen bereits vor der Fertigung physischer Prototypen vorherzusagen. FEA-Modelle simulieren Spannungsverteilungen, Verformungsmuster, Ermüdungslebensdauer und Versagensarten unter verschiedenen Lastszenarien. Diese Analysen identifizieren potenzielle strukturelle Schwachstellen, optimieren die Materialverteilung und bewerten Konstruktionsänderungen effizient. Genauige FEA-Ergebnisse hängen von realistischen Materialmodellen, geeigneten Elementformulierungen sowie Randbedingungen ab, die die tatsächlichen Betriebsbedingungen möglichst genau widerspiegeln.

Für Anwendungen in schweren Maschinen müssen FEA-Modelle geometrische Nichtlinearität aufgrund großer Verformungen, materielle Nichtlinearität aufgrund plastischer Fließgrenze sowie Kontakt-Nichtlinearität aufgrund sich ändernder Randbedingungen während der Belastung berücksichtigen. Simulationen der Mehrkörpersimulation können realistische Lastverläufe erzeugen, die als Eingaben für strukturelle FEA-Modelle dienen und die tatsächlich während des Betriebs der Anlage auf Präzisions-Stanzteile wirkenden Kräfte und Momente erfassen. Die Vorhersage der Ermüdungslebensdauer mithilfe von Verfahren wie dem Spannungs-Lebensdauer- oder dem Dehnungs-Lebensdauer-Ansatz ermöglicht die Abschätzung der Dauerhaftigkeit sowie die Identifizierung von Stellen, an denen eine konstruktive Verstärkung oder ein Materialwechsel erforderlich ist.

Häufig gestellte Fragen

Was macht Präzisions-Stanzteile für Anwendungen in schweren Maschinen geeignet?

Präzisionsstanzteile bieten eine optimale Kombination aus hohem Festigkeits-Gewichts-Verhältnis, maßlicher Genauigkeit, Fertigungseffizienz und Kostenwirksamkeit, wodurch sie sich besonders gut für schwere Maschinen eignen. Die Kaltumformung während des Stanzvorgangs erhöht die Werkstofffestigkeit durch Verfestigung infolge plastischer Verformung, während moderne hochfeste Stahlsorten eine außergewöhnliche Tragfähigkeit gewährleisten. Das Präzisionsstanzverfahren erreicht enge maßliche Toleranzen, die für eine korrekte Passung und Funktionsfähigkeit in komplexen Baugruppen erforderlich sind; zudem ermöglicht die Fähigkeit, komplexe dreidimensionale Formen herzustellen, die Integration mehrerer Funktionen in einzelne Komponenten. Bei sachgerechter Konstruktion, Fertigung und entsprechendem Oberflächenschutz durch geeignete Beschichtungsverfahren gewährleisten Präzisionsstanzteile zuverlässige strukturelle Leistungsfähigkeit in anspruchsvollen Anwendungen wie Baumaschinen, landwirtschaftlichen Maschinen und Industriefahrzeugen.

Wie verbessert die Elektrotauchlackierung (E-Coating) die strukturelle Integrität gestanzter Komponenten?

Die elektrophoretische Beschichtung schützt Präzisions-Stanzteile vor Korrosion, die andernfalls im Laufe der Zeit die strukturelle Integrität beeinträchtigen würde. Korrosion verringert die effektive Materialdicke, erzeugt durch Lochfraß Spannungskonzentrationsstellen und führt zu Oberflächenunregelmäßigkeiten, die die Initiation von Ermüdungsbrüchen beschleunigen. Die gleichmäßige Beschichtungsabdeckung, die durch die Elektrotauchlackierung (E-Coating) erreicht wird, bietet umfassenden Sperrschutz – einschließlich Kanten, Ecken und vertieften Bereichen, in denen konventionelle Lackierverfahren häufig Lücken hinterlassen. Durch die Verhinderung korrosiver Angriffe bewahrt die Elektrotauchlackierung die ursprüngliche Festigkeit und Tragfähigkeit der gestanzten Komponenten während ihrer gesamten Einsatzdauer. Zudem beeinträchtigen die relativ niedrigen Aushärtetemperaturen, die bei Elektrotauchlackierprozessen eingesetzt werden, die mechanischen Eigenschaften der meisten Stahlsorten, die in Schwerlastanwendungen verwendet werden, nicht nachteilig und erhalten so die strukturelle Leistungsfähigkeit, die bereits in das Konstruktionsdesign eingearbeitet wurde.

Welche Faktoren bestimmen die Ermüdungsdauer von Präzisionsstanzteilen in schwerem Gerät?

Die Ermüdungslebensdauer hängt von der Wechselwirkung mehrerer Faktoren ab, darunter Werkstoffeigenschaften, Spannungsamplitude, Mittelspannung, Kerbwirkungszahlen, Oberflächenzustand, Restspannungen und Umgebungseinflüsse. Werkstoffe mit höherer Festigkeit bieten im Allgemeinen eine verbesserte Ermüdungsbeständigkeit, wobei der Zusammenhang jedoch nicht streng proportional ist. Die Größe und Frequenz zyklischer Spannungsschwankungen beeinflussen unmittelbar die Rissinitiierung und -ausbreitungsgeschwindigkeit. Geometrische Merkmale, die zu Spannungskonzentrationen führen – wie Bohrungen, Kerben und scharfe Radien – reduzieren die Ermüdungslebensdauer erheblich, da sie lokal hohe Spannungen erzeugen. Der Oberflächenzustand beeinflusst die Ermüdungsleistung, da Risse typischerweise an Oberflächenunregelmäßigkeiten entstehen; glatte, druckbeanspruchte Oberflächen widerstehen der Rissbildung. Korrosive Umgebungen beschleunigen den Ermüdungsschaden durch Mechanismen der Korrosionsermüdung. Eine Optimierung dieser Faktoren mittels geeigneter Werkstoffauswahl, geometrischer Konstruktion, Oberflächenbearbeitung und Schutzschichtsysteme maximiert die Ermüdungslebensdauer bei hochbelasteten Präzisions-Blechteilen.

Wie können Hersteller die strukturelle Integrität von gestanzten Teilen während der Produktion überprüfen?

Hersteller implementieren mehrstufige Qualitätssicherungssysteme, die Materialprüfung, Prozessüberwachung, Maßkontrolle und Funktionsprüfung kombinieren, um die strukturelle Integrität sicherzustellen. Die Eingangsmaterialprüfung bestätigt, dass die Stahleigenschaften den Spezifikationen entsprechen, indem Zertifikate überprüft und Stichproben getestet werden. Die statistische Prozessregelung der Umformparameter gewährleistet konsistente Umformbedingungen, die einheitliche Bauteileigenschaften erzeugen. Koordinatenmessung und optisches Scannen verifizieren die Einhaltung der Maßtoleranzen gemäß Konstruktionsvorgaben. Zerstörungsfreie Prüfverfahren wie die Magnetpulverprüfung identifizieren Oberflächenfehler, die die strukturelle Leistungsfähigkeit beeinträchtigen könnten. Regelmäßige mechanische Prüfungen von Serienproben validieren Tragfähigkeit und Ermüdungsbeständigkeit. Dieser umfassende Ansatz erkennt potenzielle Integritätsprobleme, bevor die Teile beim Kunden eintreffen, und stellt sicher, dass Präzisions-Stanzteile die anspruchsvollen Anforderungen für Anwendungen in schweren Maschinen erfüllen.
